Produktfunksjoner
Ekstremt høy initial permeabilitet og maksimal permeabilitet (kjernefordel)
Kjernefordelen med Permalloy ligger i dens ekstremt høye permeabilitet. Takket være den nøyaktige sammensetningen av ca. 79 % nikkel og ca. 4 % molybden, sammen med strengt kontrollert krystallinsk tekstur, kan dens opprinnelige permeabilitet (μᵢ) nå 20 000-50 000, og maksimal permeabilitet (μmax) kan nå 200 000,0,0, som er betydelig høyere enn 000,0,0. stål (μmaks ≈ 50.000) og ferritter (μmaks ≈ 10.000-20.000). Under svært svake magnetiske felt (som nivået på jordens magnetfelt) gir Permalloy en eksepsjonelt høy fluksrespons, noe som gjør det til et ideelt materiale for bruksområder som magnetisk skjerming og deteksjon av svake signaler. Sammenlignet med andre høypermeabilitetsgrader (f.eks. 1J85), tilbyr 1J79 et bredere lineært område og mer stabile temperaturegenskaper.
Ekstremt lav tvangsevne og hysteresetap
Takket være sin høye renhet og optimaliserte krystallinske tekstur, har Permalloy ekstremt lav koersivitet (Hc Mindre enn eller lik 10 A/m), et veldig lite hystereseløkkeareal og betydelig lavere hysterese-tap sammenlignet med vanlig silisiumstål og ferritter. I vekslende magnetiske felt er kjernetapsytelsen utmerket, noe som gjør den egnet for applikasjoner med strenge krav til signalkvalitet og effektivitet som lydtransformatorer (20Hz-20kHz), presisjonsstrømtransformatorer og magnetiske forsterkere. Den ekstremt smale hysteresesløyfen sikrer høy-fidelity-overføring av svake signaler med minimal forvrengning.
Høyere resistivitet for virvelstrømstapskontroll
Resistiviteten til permalloy er omtrent 0,55-0,60 μΩ·m, betydelig høyere enn for vanlig silisiumstål (omtrent 0,25-0,30 μΩ·m). Tilsetningen av molybden øker effektivt legeringens resistivitet, reduserer virvelstrømstap og forbedrer kjerneeffektiviteten i middels og{8}}høyfrekvente applikasjoner. Denne egenskapen gjør den egnet for scenarier med strenge krav til effektivitet og temperaturøkning, for eksempel høyfrekvente transformatorer, radarsystemer og flystrømforsyninger (400 Hz). Sammenlignet med rene nikkel-jernlegeringer (f.eks. 1J50), viser 1J79 overlegen høyfrekvent ytelse på grunn av molybdentilsetning, noe som gjør at driftsfrekvensen kan økes med 2-3 ganger.
Gode maskinerings- og formingsegenskaper
Permalloy viser utmerket varm og kald bearbeidbarhet, slik at den kan smides, rulles og stemples i forskjellige former. Dens duktilitet overgår den til de fleste myke ferrittmagneter, noe som gjør den egnet for produksjon av komplekse laminerte kjerner, magnetiske skjold og presisjonsstemplinger. Den kan rulles til ekstremt tynne strimler (tykkelse opptil 0,01-0,05 mm), ideell for høyfrekvente applikasjoner. Gløding optimaliserer magnetiske egenskaper ved å avlaste prosesseringsspenninger, gjenopprette permeabiliteten og redusere tvangsevnen. Konvensjonelle maskineringsoperasjoner som dreiing, fresing, boring og sliping er aktuelt; bruk av hardmetallskjæreverktøy anbefales.
Utmerket magnetisk skjermingsytelse
Permalloys høye permeabilitet og lave koersivitet gir den unike fordeler i magnetiske skjermingsapplikasjoner. I likestrøm og lavfrekvente vekslende magnetiske felt kan Permalloy effektivt absorbere og lede magnetiske flukslinjer, noe som gir ekstremt høy skjermingseffektivitet. Dens skjermingsytelse er langt overlegen til vanlig silisiumstål og ferritt, noe som gjør den egnet for applikasjoner med ekstremt strenge krav til det magnetiske miljøet, som presisjonsinstrumenter, elektronmikroskoper, kvantesensorer og MR-magneter.
Tekniske spesifikasjoner
Kjemisk sammensetning (ASTM A753 legeringstype 4 / GB/T 15018)
|
Element |
Standardkrav |
Notater |
|
Ni |
78.5 - 80.5% |
Nøkkelelementet er nikkelinnholdet på ca. 79 %, som bestemmer at den magnetiske anisotropi-konstanten nærmer seg null for å oppnå høy permeabilitet. |
|
Mo |
3.8 - 4.2% |
Øk resistiviteten, undertrykk den ordnede fasetransformasjonen av Ni₃Fe og forenkle varmebehandlingsprosessen |
|
Fe |
Gjenværende mengde (≈ 15-17%) |
Matriseelementer som gir flukstetthet og kostnadseffektivitet- |
|
Mn |
Mindre enn eller lik 0,60 % |
Strengt kontroll for å sikre magnetiske egenskaper og renhet |
|
Si |
Mindre enn eller lik 0,30 % |
Strengt kontroll for å sikre konsistens i magnetiske egenskaper |
|
C |
Mindre enn eller lik 0,02 % |
Strengt kontroll for å forhindre at utfelling av karbider skader magnetiske egenskaper |
|
P |
Mindre enn eller lik 0,020 % |
Urenhetselementer, strengt kontrollert |
|
S |
Mindre enn eller lik 0,020 % |
Urenhetselementer, strengt kontrollert |
Fysiske egenskaper
|
Eiendom |
Verdi/Rekkevidde |
Testbetingelser |
|
Tetthet |
8,70 g/cm³ |
Romtemperatur (20 grader) |
|
Curie temperatur |
≈ 450 grader |
- |
|
Metningsmagnetisk flukstetthet (Bs) |
0.75 - 1.0 T |
Romtemperatur |
|
Tvangskraft (Hc) |
Mindre enn eller lik 10 A/m (glødet tilstand) |
Romtemperatur, likestrøm |
|
Innledende permeabilitet (μᵢ) |
≈ 20,000-50,000 |
Glødet tilstand, svakt magnetfelt |
|
Maksimal permeabilitet (μmaks) |
≈ 200,000-500,000 |
Glødet tilstand |
|
Resistivitet |
≈ 0.55 - 0.60 μΩ·m |
Romtemperatur |
|
Koeffisient for termisk ekspansjon (20-100 grader) |
≈ 10.5 × 10⁻⁶ /K |
- |
|
Elastisk modul (Youngs modul) |
≈ 200 GPa |
Romtemperatur |
|
Magnetisme |
Ferromagnetisme (under Curie-punktet) |
Curie-punktet er omtrent 450 grader, og det forvandles til paramagnetisme etter å ha overskredet denne temperaturen. |
Mekaniske egenskaper (glødet tilstand, typiske verdier)
|
Eiendom |
Typisk verdi |
Spesifikasjon |
|
Strekkstyrke |
≈ 550 MPa |
ASTM A753 |
|
Styrke (0,2 % offset) |
≈ 340 MPa |
ASTM A753 |
|
Forlengelse (4D) |
Større enn eller lik 35 % |
ASTM A753 |
|
Hardhet |
80-95 HRB |
- |
Magnetiske egenskaper (glødet tilstand, typiske verdier)
|
Ytelse |
Tall |
Testforhold |
|
Metningsmagnetisk flukstetthet (Bs) |
0.75 - 1.0 T |
Romtemperatur |
|
Tvangskraft (Hc) |
Mindre enn eller lik 10 A/m |
Glødet tilstand, likestrøm |
|
Innledende permeabilitet (μᵢ) |
≈ 20,000-50,000 |
Glødet tilstand, svakt magnetfelt |
|
Maksimal permeabilitet (μmaks) |
≈ 200,000-500,000 |
Glødet tilstand |
Høy-temperaturytelse
Curie-temperaturen til Permalloy er omtrent 450 grader. Innenfor temperaturområdet fra romtemperatur til 100 grader endres permeabiliteten svært lite med temperaturen, noe som gjør den egnet for presisjonsinstrumenter og miljøer for deteksjon av svake magnetiske felt. Under kontinuerlige driftsforhold over 100 grader oppstår imidlertid en betydelig dempning i permeabiliteten, noe som gjør den uegnet for magnetiske applikasjoner med høy-temperatur.
Antioksidantegenskaper:
Permalloy viser gode antioksidantegenskaper i normale atmosfæriske miljøer. Når de utsettes for fuktige eller korrosive miljøer over en lengre periode, anbefales rustforebyggende behandling eller overflatebeleggbeskyttelse (som nikkelbelegg eller gullbelegg).
Organisasjonsstabilitet:
Ved å optimalisere varmebehandlingen (høy-hydrogengløding + kontrollert avkjøling), kan kornstrukturen til Permalloy kontrolleres nøyaktig for å sikre konsistente magnetiske egenskaper. Varmebehandlingsprosessen påvirker direkte den endelige magnetiske ytelsen og må kontrolleres strengt.
Varmebehandlingssystem
De endelige magnetiske egenskapene til permalloy er svært avhengig av varmebehandlingsregimet, med vanlige spesifikasjoner som følger:
Høy-temperaturgløding (for å gjenopprette optimale magnetiske egenskaper): Varm opp til 1100-1200 grader i en hydrogen- eller vakuumatmosfære, hold i 1-2 timer (avhengig av tverrsnittstykkelse), avkjøl deretter med en kontrollert hastighet (ca. 100-300 grader med raskere romtemperatur) til 60 grader/t.
Merk: Temperaturområdet nær 600 grader er kritisk for rekkefølge-forstyrrelsesovergangen; den må føres gjennom med en hastighet på større enn eller lik 100 grader/t for å unngå dannelsen av den Ni3Fe-ordnede fasen, noe som vil forårsake en reduksjon i permeabiliteten. Kornstørrelsen etter gløding bestemmer direkte permeabilitet og tvangsevne, og må kontrolleres strengt.
Stress-avlastningsgløding (etter stempling/bearbeiding):
Varm opp til 750-850 grader, hold i 1-2 timer, avkjøl med en hastighet på 100-200 grader/t til 500 grader, luftkjøl deretter. Brukes til å eliminere prosesseringsspenninger og gjenopprette magnetiske egenskaper.
Note:
1. Varmebehandling bør utføres etter siste mekanisk bearbeiding for å forhindre at maskineringsspenninger forringer magnetiske egenskaper.
2. Under hydrogengløding må duggpunktet være under -40 grader for å unngå overflateoksidasjon.
3. Avkjølingshastigheten må være tilstrekkelig rask (større enn eller lik 100 grader/t til 600 grader) for å sikre fullstendig forekomst av den ordnede-uordnede transformasjonen.
Sammenligning av magnetiske egenskaper og applikasjonsvalg
|
Ytelse indikatorer |
Permalloy (1J79) |
Vanlig silisiumstål (M-19) |
Ferritt |
|
Metningsmagnetisk flukstetthet Bs (T) |
0.75 - 1.0 |
≈ 2.0 |
≈ 0.3-0.5 |
|
Curie temperatur (grad) |
≈ 450 |
≈ 750 |
≈ 200-300 |
|
Resistivitet (μΩ·m) |
≈ 0.55-0.60 |
≈ 0.25-0.30 |
≈ 10⁶-10⁷ |
|
Innledende permeabilitet μᵢ |
≈ 20,000-50,000 |
≈ 1,000 |
≈ 2,000-10,000 |
|
Maksimal permeabilitet μmaks |
≈ 200,000-500,000 |
≈ 50,000 |
≈ 10,000-20,000 |
|
Tvangskraft Hc (A/m) |
Mindre enn eller lik 10 |
Mindre enn eller lik 200 |
Mindre enn eller lik 50 |
|
Kjernefordeler |
Ekstremt høy μ, lav Hc, svak signalresponsfølsomhet |
Lav kostnad, høy Bs |
Høy resistivitet, høy frekvens aktuelt |
|
Valgforslag |
Brukes primært til deteksjon av svake signaler, presisjonsstrømtransformatorer, høy-følsom magnetisk skjerming og magnetiske forsterkere |
Primært brukt til konvensjonelle bruksområder som kraftfrekvenstransformatorer, motorer og elektrisk utstyr |
Brukes primært for høy-frekvens (>100 kHz) applikasjoner og EMI-filtrering |
Gjeldende medier
1. Atmosfærisk miljø: Viser god korrosjonsbestandighet under normale forhold, sammenlignet med austenittisk rustfritt stål.
2. Presisjonsinstrumentolje, isolasjonsmedium: God kompatibilitet.
3. Elektrisk isolasjonsmedium: Egnet for transformatorolje, isolerende maling, etc.
4. Tørre gasser, inerte atmosfærer: Gjelder for varmebehandling og beskyttelsesprosesser.
Note:
Permalloy er en metallisk myk magnetisk legering og er ikke egnet for etsende væskemiljøer som sterke syrer og sterke alkalier. Ved langvarig eksponering for fuktige omgivelser anbefales rustforebyggende behandling (f.eks. påføring av rustforebyggende olje eller plettering). Det er utsatt for korrosjon i miljøer som inneholder svovel- eller saltspray, noe som gjør overflatebeskyttelsesbehandlinger (f.eks. nikkelbelegg, gullbelegg) nødvendig.
Permalloy (1J79) er spesielt utviklet for høy permeabilitet, svak signaldeteksjon og høyfølsomme magnetiske applikasjoner, anbefalt for bruk i følgende områder:
Søknadsfelt
-
Magnetisk skjerming med høy følsomhet
Magnetisk skjerming for presisjonsinstrumenter, elektronmikroskoper, kvantesensorer, MR-magneter og rom for måling av svake magnetiske felt. Den ekstremt høye initialpermeabiliteten muliggjør effektiv skjerming av eksterne magnetfeltinterferens selv ved svært svake magnetiske felt (geomagnetiske nivåer). -
Puls- og signaltransformatorer
Pulstransformatorer, bredbåndstransformatorer, isolasjonstransformatorer,-high-fidelity lydtransformatorer og strømtransformatorer. Dens ekstremt høye permeabilitet og ultra-lave hysterese-tap muliggjør høy-fidelity-signaloverføring, med driftsfrekvenser på opptil 20Hz-20kHz, og noen opptil 100kHz. -
Magnetiske forsterkere og modulatorer
Ultra-sensitive magnetiske forsterkere, magnetiske modulatorer, DC-strømsensorer (DCCT) og fluxgate-sensorkjerner. Dens lave koersivitet og lave tapsegenskaper letter forsterkning og deteksjon av svake signaler. -
Presisjonssensorer og måleinstrumenter
Presisjonsstrøm-/spenningstransformatorer, standardbroer, presisjonsmålere og fluxgate-magnetometre. Den ekstremt høye innledende permeabiliteten sikrer lineær respons ved lave magnetiske flukstettheter. -
Vitenskapelig forskning og presisjonsinstrumenter
Magnetisk skjerming for partikkeldetektorer, atomklokker, superledende kvanteinterferensenheter (SQUID), spektrometermagnetiske kretser og elektromagnetiske balanser. -
Telekommunikasjon og RF-teknikk
Høy-filterinduktorer, bredbåndstransformatorer, operatørkommunikasjonstransformatorer og telefonlinjetransformatorer. Driftsfrekvenser kan dekke området fra lyd til flere MHz. -
Medisinsk utstyr
Magnetisk skjerming for biomagnetiske målinger, magnetokardiografi (MCG) skjerming og magnetoencefalografi (MEG) skjerming.
Levering og tilpasning
Vi tilbyr fleksible og pålitelige forsyningskjedeløsninger for å sikre at du mottar Permalloy(1J79)-materialer som passer perfekt til dine prosjektkrav.
|
Skjema |

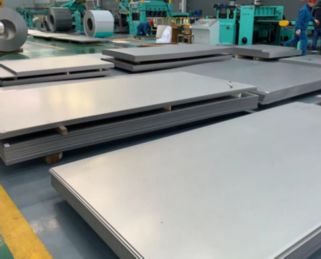

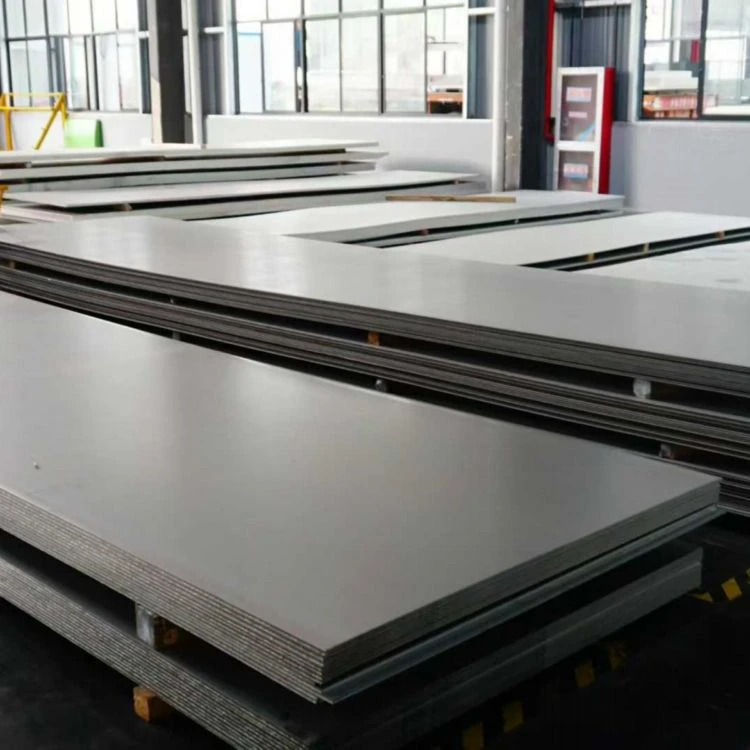

 Ark/Plate
|

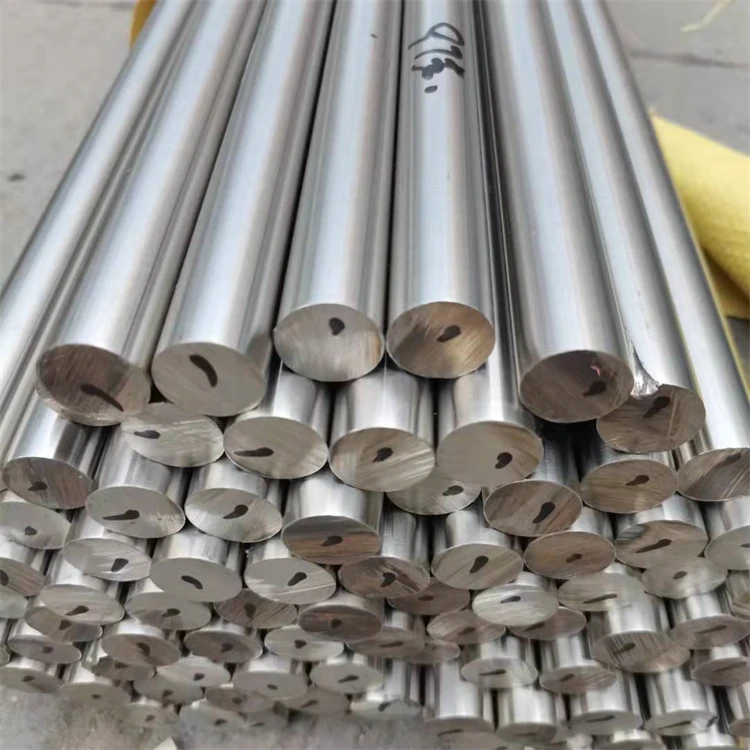

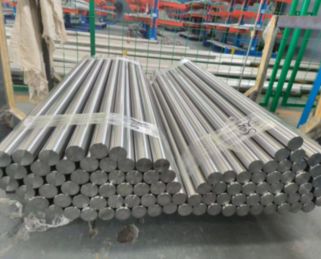

 Bar/stang
|

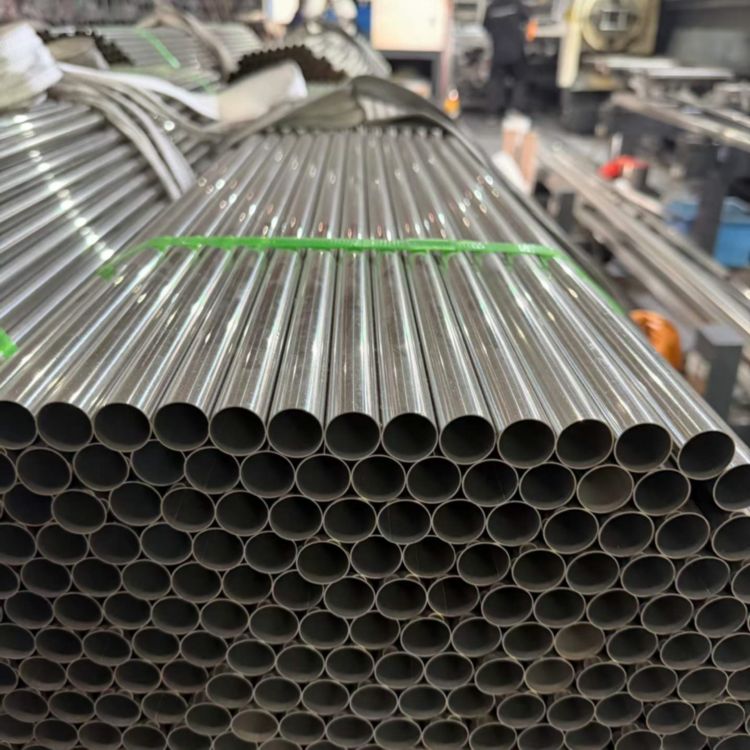

 Rør/rør
|

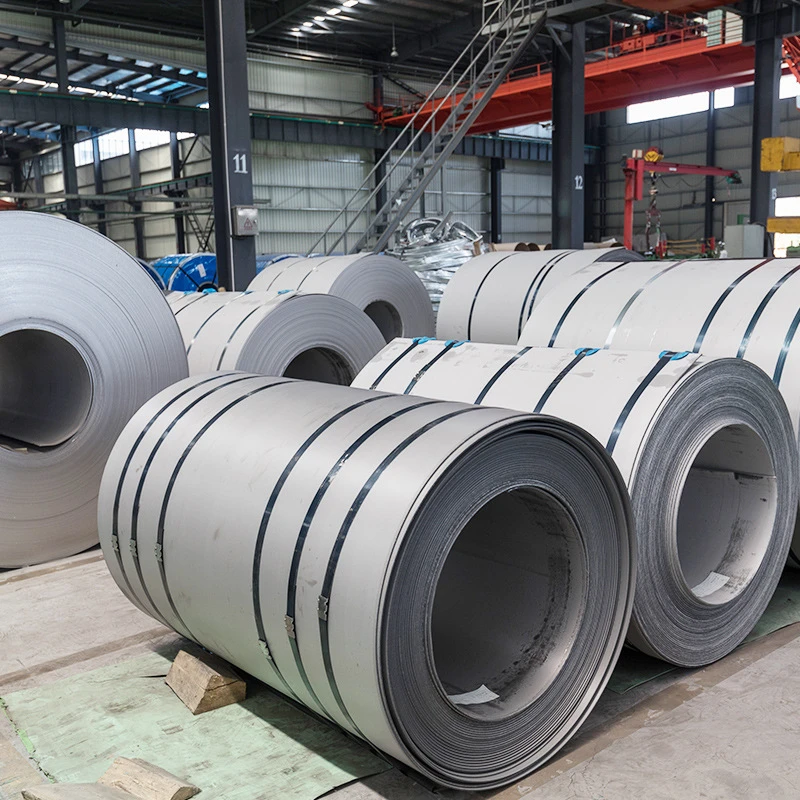

 Strip/Sheet Coil
|

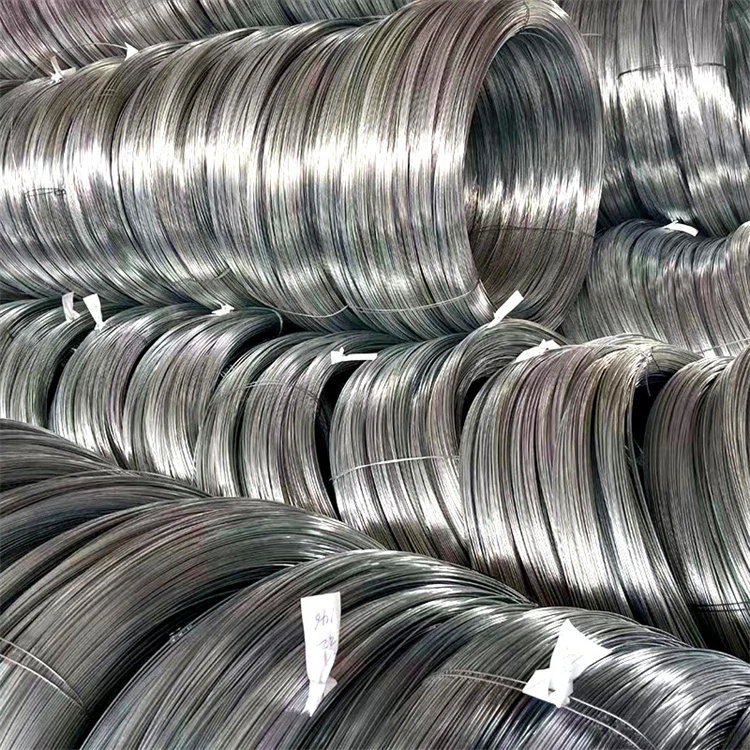

 Tråd/wirestang
|
|---|---|---|---|---|---|
|
Konvensjonell rekkevidde |
Tykkelse: 0.5 - 100 mm |
Diameter Φ6-500mm |
Ytre diameter Φ10-300mm |
Tykkelse: 0,01 – 3,0 mm |
Diameter Φ0,05-10mm |
|
Mulighet for tilpasning |
Varm-eller kald-valsede plater, ultra-tynne plater (fra 0,1 mm), utstansede deler, lengde-kutting til spesifiserte dimensjoner, spesielle overflatebehandlinger (beising, polering) |
Smidde stenger, varme-valsede stenger, polerte stenger, formede stenger og forskjellige varmebehandlingsforhold (gløding, stabilisering) |
Sømløse rør, sveisede rør, skjæring med fast-lengde |
Presisjonsbåndmaterialer (minimum tykkelse 0,01 mm), stemplingsspole, laminert blanking, ikke-standardbredder, spesielle beskyttelsesfilmer |
Presisjonstegning, sveising av fylltråd, spesiell overflatebehandling |
Hvorfor velge oss? - Pålitelig ingeniørteknologi. Pålitelig levering.
Vi er ikke bare en leverandør, men en pålitelig materialpartner for deg i Kina.
Vertikalt integrert produksjon
Eier 20 000㎡ anlegg med 10+ automatiserte linjer (8,000+ tonn/år). Internt-verktøy og stansesenter muliggjør rask tilpasning og effektiv kostnadskontroll - ingen mellommann.
Streng kvalitetskontroll på alle trinn
Full sporbarhet på tvers av viktige QC-sjekkpunkter gjennom produksjonen. 100 % i samsvar med ASTM/ASME-, EN- og GB-standardene. Materialtestrapporter tilgjengelig med hver forsendelse.

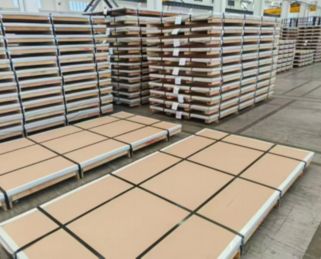

Pålitelig levering og eksportemballasje
10+ år som eksporterer til Europa, Nord-Amerika, Sørøst-Asia og Midtøsten med vanntett og anti-rustbeskyttelse, kombinert med fleksible fraktalternativer, sikrer trygg og-ankomst.
Prøvevalidering før masseproduksjon
Vi tilbyr gratis prøver for kvalitetsverifisering, slik at du kun kan legge inn massebestillinger etter godkjenning. Vi sikrer konsistens fra prøve til masseproduksjon ved nøyaktig dimensjonsmåling og transparent produksjon.
FAQ
Spørsmål: Hva er kjernefordelene med Permalloy sammenlignet med vanlig elektrisk silisiumstål?
Spørsmål: Hva er den optimale varmebehandlingsprosessen for permalloy?
Spørsmål: Er permalloy lett å maskinere?
Spørsmål: Hva er maksimal driftstemperatur for permalloy?
Spørsmål: Er permalloy egnet for medium- og{0}høyfrekvente AC-applikasjoner?
Spørsmål: Hva er hovedforskjellen mellom Permalloy og Permendur 2V?
